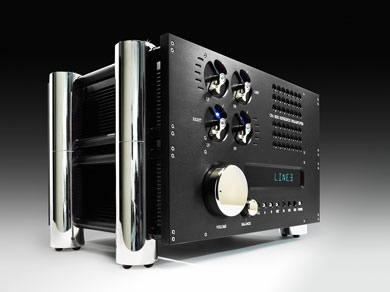

Предварительный усилитель CPA 8000
Эталонный предусилитель CPA 8000 – идеальный High-End партнер для моноблочных усилителей мощности SPM14000. CPA 8000 построен по истинной двойной монофонической схеме с раздельными блоками питания для каждого канала. Он выполнен в том же формате и оснащен теми же функциями, что и эталонный предусилитель CPA 5000, с добавлением трех пар выходов и независимой эквализацией левого и правого канала.
Два независимых сверхвысокочастотных блока питания обеспечивают минимальные переходные помехи. Благодаря усовершенствованной схемотехнике удалось снизить уровень собственных шумов до -135 дБ. Каждый блок питания и чувствительные регуляторы громкости, баланса и эквализации защищены от наводок массивным фрезерованным алюминиевым экраном.
Благодаря трем парам полностью симметричных XLR выходов и несимметричных RCA выходов существенно расширена универсальность усилителя. Выбор входов можно осуществлять с передней панели или при помощи прилагаемого пульту дистанционного управления. На каждом входе можно индивидуально выбрать один из шести уровней чувствительности, чтобы предотвратить большие изменения громкости при переключении входов. Все настройки сохраняются в памяти микропроцессора даже при отсутствии электропитания.
Полностью симметричная схема АВ-обхода позволяет напрямую подключать аудио-видео процессор, и подавать сигнал непосредственно с входа на выход предусилителя, минуя регулятор громкости. Эта функция позволяет одним нажатием кнопки переключаться с двухканального стереофонического воспроизведения на многоканальное. Схема АВ-мониторинга обеспечивает проверку целостности сигнала.
Передняя панель оборудована независимыми регуляторами эквализации для левого и правого каналов. Тембральная регулировка верхних и нижних частот позволяет настроить предусилитель для наилучшего соответствия акустике помещения. Каждый регулятор приводит вращает фрезерованный алюминиевый диск с градуировкой, четко видимой сквозь подсвеченное смотровое окошечко с увеличительным стеклом.
Релейные выходы на задней панели предусилителя позволяют автоматически включить усилители мощности или АВ-процессоры при включении CPA 8000. Инфракрасный порт на задней панели обеспечивает легкую интеграцию предусилителя в мультирумные системы.
Технические характеристики
Несимметричные входы Line 5, Line 6, Tape 1, Tape 2.
4 пары позолоченных RCA разъемов с тефлоновой изоляцией
Симметричные входы Line 1 –Line 4.
3-контактные XLR разъемы Neutrik типа "мама"
Выходы 3 пары 3-контактных XLR разъемов Neutrik "папа" и 3 пары позолоченных RCA разъемов, подключенных асимметрично-параллельно.
Вход АВ-обхода 1 пара 3-контактных XLR разъемов Neutrik типа "мама"
Интермодуляционные искажения -125 дБ на всех входах
Соотношение сигнал/шум -125 дБ на всех входах
Средний уровень собственных шумов -135 дБ
Частотный диапазон 2,5 Гц – 200 кГц (-3 дБ)
Номинальная чувствительность Регулируемая, 6 уровней на всех входах: х0,5, х1, х1,5, х2, х2,5, х3
КНИ 0,002% (20 Г – 20 кГц)
Переходные помехи 20 Гц 110 дБ, 1 кГц 105 дБ, 10 кГц 100 дБ, 20 кГц 95 дБ
Баланс каналов 0,01 дБ
Входной импеданс 50 кОм несимметрия, 100 кОм симметрия
Максимальное входное напряжение 17 В rms симметрия, 8,5 В rms несимметрия
Максимальное выходное напряжение 17 В rms симметрия, 8,5 В rms несимметрия
Регулятор громкости 0 дБ 0,5 дБ, -20 дБ 0,2 дБ, -60 дБ 0,24 дБ (полный ход 13 секунд)
VU-индикаторы Точность 0,5 дБ, 30 шагов
ИК-порт 1 разъем для подключения ИК-датчика
Потребляемая мощность 60 Вт
Общие сведения
Габаритные размеры (ШхВхГ) 420 х 355 х 266 мм
Масса 30 кг
Варианты отделки черный или серебристый
Особенности:
Эталонный предусилитель
Два сверхвысокочастотных блока питания - по одному на каждый канал
Монолитные фрезерованные алюминиевые экраны в блоках питания и регуляторах громкости, баланса и тембра для предотвращения радиочастотных помех
Шесть отдельно выбираемых уровней чувствительности на каждом входе

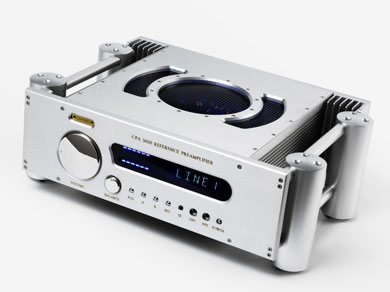

Предварительный усилитель CPA 5000
Эталонный предусилитель СРА 5000 построен на базе усовершенствованного предусилителя СРА 4000. Он оборудован самыми современными ультравысокочастотными источниками питания, а тщательная проработка схемотехники позволила снизить уровень собственного шума до потрясающего показателя – ниже 148 дБ!
В СРА 5000 также используется монолитный фрезерованный алюминиевый экран для предотвращения радиочастотных помех. Универсальность предусилителя обеспечивается четырьмя парами полностью симметричных входов с XLR-разъемами и дополнительными четырьмя парами несимметричных входов с RCA-разъемами с двумя полностью независимыми контурами "tape/record". Переключение может выполняться вручную с передней панели или при помощи входящего в комплект поставки пульта ДУ. Каждый вход имеет шесть отдельно выбираемых уровней чувствительности, благодаря чему предотвращаются значительные изменения громкости при переключении между входами. Все установки сохраняются в микропроцессоре даже при выключенном питании.
СРА 5000 может использоваться не только в традиционной стереофонической установке. Полностью симметричная схема обхода AV позволяет направлять сигнал на AV-процессор напрямую с входа на выход, минуя регулятор громкости. Таким образом создается поистине универсальная система воспроизведения двухканального стерео, преобразуемая в многоканальную AV-систему простым нажатием кнопки.
Индикаторы сигнала заменены на высокоточные, визуально привлекательные VU-индикаторы, встроенные в дисплей передней панели, и обеспечивающие четкое обнаружение сигнала и отображение точного входного уровня. Естественно, при необходимости индикаторы могут быть отключены.
Релейные выходы на задней панели устройства служат для дистанционного включения усилителей мощности или AV-процессоров сразу же после того, как вы нажмете алюминиевую кнопку питания на передней панели СРА 5000.
Как и в других моделях Chord, каждая металлическая деталь выточена из монолитного алюминия, что обеспечивает конструкции сверхпрочность, великолепное поглощение вибраций и неповторимый облик.
Технические характеристики
Несимметричные входы: Line 5, Line 6, Tape 1, Tape 2. 4 пары позолоченных RCA-разъемов с тефлоновой диэлектрической изоляцией
Симметричные входы: Line 1 - Line 4. 3-контактные пары XLR-разъемов Neutrik ("мама")
Выходы: 1 пара 3-контактных XLR-разъемов Neutrik ("папа") и 1 пара позолоченных RCA-разъемов, связанных несимметрично-параллельно
Вход обхода AV: 1 пара 3-контактных XLR-разъемов Neutrik ("мама")
Переходные помехи: -110 дБ на всех входах
Соотношение сигнал/шум: -120 дБ на всех входах
Уровень собственных шумов: -148 дБ
Частотный диапазон: 2,5 Гц - 200 кГц (-3 дБ)
Номинальная чувствительность: Все входы имеют 6 уровней переключаемой чувствительности (х0,5, х1, х1,5, х2, х2,5, х3)
Коэффициент нелинейных искажений: 0,002% 20 Гц - 20 кГц
Разделение каналов: 10 Гц 110 дБ, 1 кГц 110 дБ, 10 кГц 100 дБ, 20 кГц 90 дБ
Баланс каналов: 0,01 дБ
Входное сопротивление: Несимметричные входы 50 кОм, симметричные входы 100 кОм
Выходное сопротивление: 100 Ом с защитой от короткого замыкания
Выходное смещение: 0 В постоянного тока на обоих каналах
Максимальное входное напряжение: 17 В RMS симметричные входы, 8,5 В RMS несимметричные входы
Характеристики громкости: 0 дБ 0,5 дБ, -20 дБ 0,2 дБ, -60 дБ 0,24 дБ (полный ход 13 секунд)
VU-индикатор: С точностью до 0,5 дБ, 30 шагов по VU-спецификации
Выходные триггеры постоянного тока: 3 х 12 В с высоким активным уровнем сигнала
Потребляемая мощность: 30 Вт
Рабочее напряжение: 85-270 В переменного тока (50-60 Гц) с автоматическим переключением
Общие сведения
Габаритные размеры (ШхВхГ) 420 х 133 х 355 мм
Масса 18 кг
Варианты отделки черный или серебристый
Особенности:
Эталонный предусилитель
Монолитный фрезерованный алюминиевый экран для предотвращения радиочастотных помех
Шесть отдельно выбираемых уровней чувствительности на каждом входе

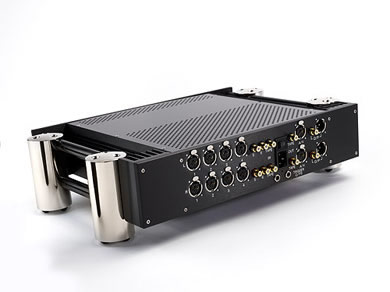

Предварительный усилитель CPA 3000
В СРА3000 используется та же технология, что и в эталонном предусилителе СРА5000, снискавшем заслуженное признание в аудиофильском мире. Предусилитель СРА3000 оборудован высокочастотным импульсным блоком питания и обладает сверхнизким уровнем шума.
Универсальность устройства обеспечивается четырьмя парами симметричных входных XLR-разъемов и двумя парами входов с RCA-разъемами для несимметричных источников сигнала. Предусилитель также оборудован выходом для мониторинга или записи сигнала любого подключенного к нему источника.
Входы и выходы переключаются на передней панели или при помощи прилагаемого пульта ДУ. Два никелированных алюминиевых регулятора, служащих для настройки громкости и баланса, обеспечивают легкое визуальное чтение текущих установок. Уровни прецизионных сервоприводных потенциометров Alps также можно регулировать при помощи пульта ДУ. Все установки четко отображаются на большом вакуумном флуоресцентном дисплее.
Одной из особенностей СРА3000 является полностью симметричный каскад АВ-обхода, позволяющий создать прямое подключение к АВ-процессору на полном уровне сигнала и направлять сигнал непосредственно со входа на выход, минуя регулятор громкости. Таким образом можно построить поистине универсальную систему, в которой чистейшее двухканальное стереофоническое воспроизведение одним нажатием кнопки можно использовать в многоканальной АВ-системе.
Детекторы сигналов были заменены на высокоточные VU-индикаторы, расположенные под дисплеем. Индикаторы обеспечивают четкое отображение сигнала и отражают точный входной уровень. Естественно, при необходимости их можно отключить.
На задней панели предусилителя расположены релейные выходы, предназначенные для дистанционного включения усилителей мощности или АВ-процессоров. Они становятся активными сразу же при включении питания переключателем, расположенным на задней панели СРА3000.
Обладая прекрасными техническими характеристиками и универсальной подключаемостью, СРА3000 также может «похвастаться» нашей фирменной конструкцией алюминиевого корпуса, придающего устройству привлекательный внешний вид и высокую прочность.
СРА3000 – идеальный предусилитель для любой системы.
Технические характеристики
Гармонические искажения <–98 дБ (1 кГц, 24 бита при частоте дискретизации 44,1 кГц)
Соотношение Сигнал / Шум >110 дБ
Разделение каналов >110 дБ на частоте 1 кГц (>100дБ на 22 кГц)
Динамический диапазон 120 дБ
Переключаемые цифровые входы 1 х симметричный вход XLR AES
1 х оптоволоконный вход TOSLink
Аналоговые выходы 2 х RCA
2 х XLR, симметрия
Пепеключаемый буфер RAM Позиция 1 – Нет буферизации
Позиция 2 – Минимальная буферизация
Позиция 3 – Максимальная буферизация
Частота дискретизации 32 кГц – 96 кГц
Максимальное выходное напряжение 6 В rms симметрия, 3 В rms несимметрия
Выходной импеданс 75 Ом (с защитой от коротких замыканий)
Блок питания Универсальный высокочастотный блок питания, 65 – 265 В переменного тока
Общие сведения
Габаритные размеры (ШхВхГ) 420 х 140 х 325 мм
Масса 13 кг
Варианты отделки черный или серебристый
Особенности:
Четыре пары симметричных входов (XLR) и две пары несимметричных входов (RCA)
Полностью симметричный каскад обхода для прямого подключения к AV-процессору
Релейные выходы для дистанционного включения сопряженных устройств

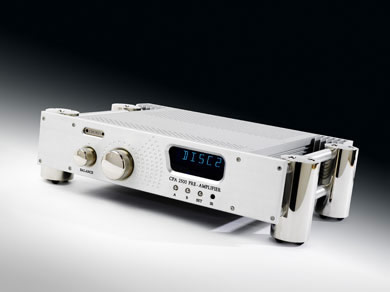

Предварительный усилитель CPA 2500
Предусилитель СPA2500 служит звеном, используемым перед основным усилением мощности в качественной hi-fi системе. В минималистской конструкции Chord СPA2500 используется высокоточный симметричный усилительный каскад с превосходными характеристиками.
Предусилитель управляется вручную или при помощи пульта ДУ и оборудован переключателем несимметричного источника линейного уровня для выбора и регулировки чувствительности до 6 несимметричных входных источников.
СPA2500 – полноценный усилитель, согласующийся по стилю и характеру с усилителем мощности SPM650. Прозрачное открытое звучание СPA2500 мгновенно распознает каждый, кто знаком с особенностями акустики компании Chord. СPA2500 ненавязчиво «растворяется» в музыке. Крупный дисплей и возможность использования пульта ДУ позволяют легко управлять шестью несимметричными выходами.
Предусилитель оборудован двумя отдельными входами и выходами для мониторинга. Мониторинг можно производить с любого источника на любой из выходов для записи. СPA2500 оборудован двумя входными селекторными шинами, каждая из которых предназначена для одного из выходов мониторинга.
СPA2500 оснащен двумя парами симметричных и одной парой несимметричных выходов. Выходной каскад специально согласован для идеального соответствия любым усилителям мощности Chord. Шесть пар несимметричных RCA разъемов предусилителя предназначены для двух CD-проигрывателей, видеомагнитофона или DVD-рекордера, тюнера; два выхода предназначены для записи и мониторинга.
Предусилитель может управляться вручную или при помощи пульта ДУ. Громкость отражается на дисплее в цифровом формате от 00 до 98 по логарифмической шкале. На регуляторе баланса также имеется указание на направление хода.
Как и все продукты Chord, каждая металлическая конструкция вытачивается из цельного алюминия, образуя исключительно прочное и красивое устройство, превосходно гасящее любые возникающие колебания.
Технические характеристики
Коэффициент нелинейных искажений 10 Гц -90 дБ 10 КГц -89 дБ
1 КГц -91 дБ 20 КГц -87 дБ
Соотношение Сигнал / Шум - 93 дБ на всех входах, кроме Video (-83 дБ)
Разделение каналов 10 Гц 93 дБ 10 КГц 91 дБ
1 КГц 95 дБ 20 КГц 89 дБ
Модуляционные искажения - 100 дБ на всех входах
Баланс каналов 0,01 дБ
Потенциометр 0 дБ -20 дБ -60 дБ
0,5 дБ 0,2 дБ 0,24 дБ
11 сек, ±3 сек для полного хода на 3000
Несимметричные входы Disc 1, Disc 2, Video, Radio, Tape 1 и Tape 2
Выходы 2 пары симметричных выходов (3-контактные разъемы XLR) O/P 1 и 2
1 несимметричный выход с RCA-разъемом
2 выхода Tape, с несимметричным RCA-разъемом
Частотный диапазон 2,5 Гц – 200 кГц (-3 дБ)
Максимальное входное напряжение Disc 1 3,6 В rms Radio 3,6 В rms
Disc 2 3,6 В rms Tape 1 3,6 В rms
Video 3,6 В rms Tape 2 3,6 В rms
Номинальная чувствительность 1:1.32 (1 В постоянного тока на входе дает 1,3 В постоянного тока на выходе) от входного RCA-разъема до выходного RCA-разъема
Входной импеданс 47 кОм
Максимальное выходное напряжение 15,6 В rms симметрия,
7,8 В rms несимметрия
Выходной импеданс 680 Ом (с защитой от коротких замыканий)
Выходное смещение 0 мВ на обоих каналах
Общие сведения
Габаритные размеры (ШхВхГ) 420 х 88 х 355 мм
Масса 13 кг
Варианты отделки черный или серебристый
Особенности:
Шесть несимметричных входов
Две пары симметричных и пара несимметричных выходов
Два отдельных входа/выхода для мониторинга
