Chordette

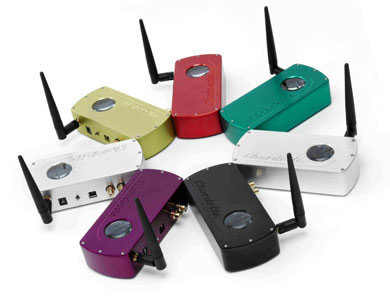

Цифро-аналоговый преобразователь GEM
Цифро-аналоговый преобразователь Chordette Gem предназначен для встраивания в HiFi-систему с возможностью передавать музыку из телефона, КПК или персонального компьютера по Bluetooth. Добавление порта USB также позволяет непосредственно направлять потоковое аудио из ПК.
Современные телефоны, персональные цифровые помощники (PDA) и персональные компьютеры позволяют передавать аудиопоток высокого качества с использованием Bluetooth Advanced Audio Distribution Profile (сокращенно A2DP). Благодаря разработанному Chord Electronics приёмнику Bluetooth можно извлекать и дешифровать обычно неиспользуемую цифровую аудиоинформацию и передавать её непосредственно на высококачественный цифро-аналоговый преобразователь. В отличие от аналоговых выходных аудиосигналов, передаваемых другими устройствами Bluetooth, это позволяет достигать существенно более высоких характеристик и обеспечивать передачу музыки из Bluetooth устройств так же, как с компакт-дисков. Подсоединение по Bluetooth - крайне простая процедура, которая может выполняться в любом месте дома или квартиры (максимальное расстояние до 30 метров).
Порт USB можно подсоединять к персональному компьютеру, после чего устройство распознается операционной системо как аудиоустройство. Музыка, проигрываемая на персональном компьютере, будет дешифрована в цифровом виде и затем преобразована в высококачественный HiFi-сигнал для воспроизведения. Как вход Bluetooth, так и вход USB можно выбрать простым переключением на задней панели устройства. Соединения для выхода аудиосигналов выполняются с помощью двух позолоченных разъёмов RCA.
Chordette Gem позволяет раскрыть потенциал любого вашего электронного устройства, оборудованного Bluetooth, и использовать его в качестве высококачественного источника музыки в рамках существующей HiFi-системы. Никаких проводов, никаких дисков, будущее музыки здесь и сейчас!
Технические характеристики
Гармонические искажения <-100 дБ (1кГц, 24-бит при образцовой частоте 44,1 кГц)
Разнос каналов >100 дБ при 1 кГц
Динамический диапазон 112 дБ
Переключаемые цифровые входы 1 USB (Тип B)
1 Bluetooth с поддержкой A2DP стерео-аудио
Аналоговые выходы 2 разъёма RCA
Образцовые частоты 44 кГц – 96 кГц
Максимальный выходной сигнал 2 В RMS, несимметрия
Полное выходное сопротивление 75 Ом (с защитой от короткого замыкания)
Габаритные размеры (ШхВхГ) 160 x 70 x 40 мм
Масса 0,4 кг
Варианты отделки черный, серебристый, золотистый, пурпурный, зеленый, красный
Особенности:
Высококачественное цифро-аналоговое преобразование
Возможность подключения Bluetooth устройств
Порт USB для потокового аудио

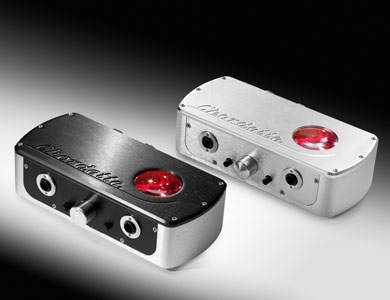

Усилитель для наушников TOUCAN
Усилитель Chordette Toucan предназначен для прослушивания музыки через наушники в существующей Hi-Fi системе и позволяет подключать аналоговые источники сигнала или цифровой аудиопоток с компьютера или другого медиаустройства через USB порт.
Во многих современных Hi-Fi системах отсутствует возможность прослушивания через наушники – именно эту функциональность призван обеспечить Toucan. Усилитель оборудован позолоченными входами RCA и подлинно симметричными входами XLR для подключения аналоговых источников. Два выходных джековых разъема для подключения наушников позволяют подключить две пары наушников, отсюда и название устройства – Toucan, " two can listen", "двое могут слушать".
При подключении Toucan через USB порт усилитель распознается операционной системой как аудиоустройство . При помощи Toucan любая музыка, проигрываемая на компьютере в виде цифрового аудиопотока, может быть преобразована в высококачественный аналоговый аудиосигнал.
Переключаемый перекрестный сетевой фильтр создает впечатление, что музыка звучит как бы дальше, чем расположены наушники, благодаря чему лучше воспринимается звуковая картина, а звучание становится более естественным. Массивная алюминиевая ручка регулятора громкости обеспечивает точную и удобную настройку уровня громкости.
Chordette Toucan расширяет функциональность как традиционных, так и компьютерных Hi-Fi систем, обеспечивая высококачественное звучание для прослушивания в наушниках.
Технические характеристики
Частотный диапазон 20 Гц - 200 кГц
Коэффициент нелинейных искажений 0,06%
Динамический диапазон 112 дБ
Переключаемые цифровые входы 1 USB (Тип B)
Аналоговые выходы 2 х джековые разъемы на наушники 1/4"
ЦАП (USB) КНИ 0,006%, частота дискретизации 44/48 кГц, совместим с USB 2.0
Блок питания 12 В / 3 А, разъем 2,1 мм, положительный центральный контакт, 100-240 В, адаптер в комплекте
Габаритные размеры (ШхВхГ) 160 x 70 x 40 мм
Масса 0,4 кг
Особенности:
Подключение аналоговых источников или цифрового аудиопотока через USB порт
Возможность одновременного подключения двух пар наушников
Высококачественное цифро-аналоговое преобразование через встроенный ЦАП

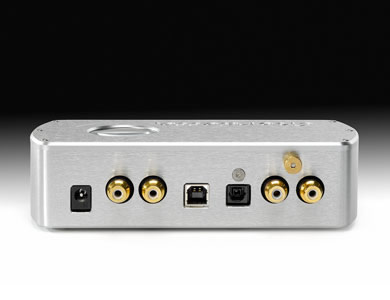

Фонокорректор DUAL
Фонокорректор Chordette Dual обеспечивает высокий уровень начального усиления и формирования АЧХ, необходимые для подключения к аудиосистеме низкоуровневых сигналов от звукоснимателей с подвижной катушкой. Благодаря переключаемому входному сопротивлению и настраиваемой чувствительности Dual можно точно согласовать со звукоснимателями, раскрывая подлинный потенциал виниловых пластинок.
Схемотехника Dual отличается великолепными характеристиками. Эквализация RIAA обеспечивает улучшенное качество воспроизведения любой музыкальной коллекции. Переключаемый НЧ-фильтр эффективно подавляет низкочастотные помехи, существенно улучшая качество звучания.
Фонокорректор Dual оборудован встроенным АЦП с USB выходом для удобной архивации виниловых записей в цифровой форме. Оптический выход TosLink позволяет осуществлять мониторинг любого материала, записанного на компьютере, при помощи внешнего цифро-аналогового преобразователя. Это позволяет преодолеть любые ограничения, накладываемые аппаратным обеспечением компьютерной аудиосистемы.
Технические характеристики
Входное сопротивление 30 Ом – 47 кОм, 50 пФ – 200 пФ
Входной шум 1,1 нВ/Гц
Максимальное выходное напряжение 10 В RMS
Эквализация 0 dBV - 75 dBV, кривая RIAA
Диапазон чувствительности 60 dBV, 65 dBV, 70 dBV, 75 dBV
НЧ-фильтр -24 дБ/октава ниже 50 Гц
Вход 1 пара RCA
Выход 1 х USB (тип В)
1 пара RCA
1 оптический TosLink (для мониторинга)
АЦП (USB) Частота дискретизации 44/48 кГц, совместим с USB 2.0
Блок питания 12 В / 3 А, разъем 2,1 мм, положительный центральный контакт, 100-240 В, адаптер в комплекте
Габаритные размеры (ШхВхГ) 160 x 70 x 40 мм
Масса 0,4 кг
Особенности:
Выходы: USB, RCA, оптический цифровой
НЧ-фильтр
Аналого-цифровое преобразование для цифровой архивации аналоговых записей
Оптический выход TosLink

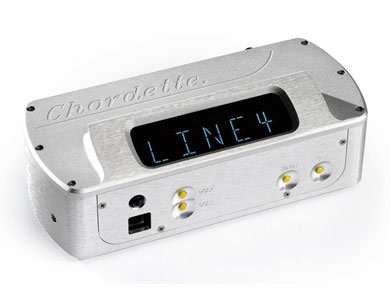

Предусилитель PRIME
Предусилитель Chordette Prime – центр управления системой Chordette или другой Hi-Fi системой. К Prime можно подключать до четырех аналоговых источников, а также персональный компьютер через порт USB. Вход USB позволяет не только воспроизводить музыку, но и записывать прямо на компьютер аудиосигналы любого из подключенных аналоговых источников. При воспроизведении через USB через оптический выход TosLink можно осуществлять мониторинг записи либо направить с него цифровой сигнал на другой ЦАП или другую AV-систему.
Prime оснащен четким, легко читаемым вакуумным флюоресцентным дисплеем и может управляться вручную или при помощи пульта ДУ – то есть обеспечивает все функции и характеристики, свойственные "большим" предусилителям Chord, соответствуя при этом по размеру устройствам серии Chordette.
Корпус Prime, как и всех устройств серии Chordette, выточен из алюминия. Несмотря на малый размер предусилителя, Prime являет собой бескомпромиссную конструкцию с прекрасными акустическими характеристиками, сверхнизким уровнем шума и стильным дизайном
Технические характеристики
Несимметричные входы 4 пары позолоченных разъемов RCA
USB вход КНИ 0,006%, частота дискретизации 44/48 кГц, совместим с USB 2.0
Выходы 1 пара позолоченных разъемов RCA
1 оптический TosLink
1 выход для управляющего сигнала Chordette
Перекрестные искажения -100 дБ на всех входах
Соотношение сигнал/шум -93 дБ на всех входах
Частотный диапазон 2,5 Гц - 200 кГц
КНИ 0,002% 20 Гц – 20 кГц
Разделение каналов 10 Гц 90 дБ, 1 кГц 90 дБ, 10 кГц 90 дБ, 20 кГц 85 дБ
Баланс каналов 0,01 дБ
Входное сопротивление 47 кОм
Выходное сопротивление 100 Ом, с защитой от коротких замыканий
Выходное напряжение смещения нуля 0 мВ на обоих каналах
Максимальное входное напряжение 5 В RMS
Максимальное выходное напряжение 7,5 В RMS
Калибровка потенциометра 0 дБ 0.5 дБ, -20 дБ 0,2 дБ, -60 дБ 0,24 дБ (13 секунд для полного хода)
Блок питания 12 В / 3 А, разъем 2,1 мм, положительный центральный контакт, 100-240 В, адаптер в комплекте
Габаритные размеры (ШхВхГ) 160 x 70 x 40 мм
Масса 0,4 кг
Особенности:
Подключение четырех аналоговых источников сигнала
USB вход
Оптический выход TosLink

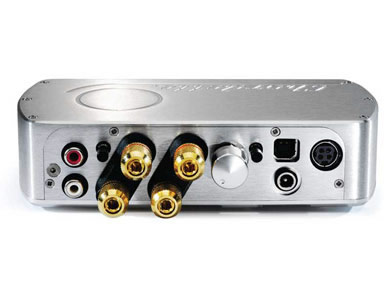

Усилитель мощности SCAMP
Chordette Scamp – небольшой, но чрезвычайно эффективный стереофонический усилитель с цифровыми и аналоговыми входами, входом USB и регулировкой чувствительности. Он универсален и может использоваться как автономный интегрированный усилитель для одного источника сигнала или как усилитель мощности в сочетании с предусилителем Chordette Prime. Переключаемый мостовой монофонический режим позволяет построить полную систему Chordette, не заменяя ни одного устройства.
Несмотря на малый размер усилителя, Scamp являет собой бескомпромиссную конструкцию с прекрасными акустическими характеристиками, сверхнизким уровнем шума и стильным дизайном. Корпус Scamp, как и всех устройств серии Chordette, выточен из алюминия. В мостовом режиме этот сверхкомпактный усилитель способен выдать более 80 Вт чистой музыкальной энергии! Причем не в раздражающем слух классе D – инновационные МОП-транзисторы с вертикальной структурой, включенные по схеме с общим стоком и уникальный высокочастотный (500 кГц) блок питания с 4 трансформаторами обеспечивают усиление в классе АВ.
Scamp представляет собой стереофонический усилитель 2 х 40 Вт со встроенным ЦАП для входа USB, высокочувствительным аналоговым входом и поворотным регулятором громкости на задней панели. При помощи переключателя на задней панели Scamp можно перевести в монофонический режим, увеличив мощностью до 80 Вт. Для построения полной системы достаточно подключить к USB входу микрокомпьютер Chordette Mogul (или обычный персональный компьютер), а к выходам – акустическую систему.
Высокая входная чувствительность позволяет подключать к Scamp низкоуровневые источники сигнала – например, МР3 плеер – и достигать при этом отличных акустических характеристик. Схема защиты от перегрузки предотвращает повреждение устройства в том случае, если при максимальных настройках пользователь сменит источник сигнала на компьютер. Эта схема лимитирует выходной сигнал, автоматически выключаясь при корректных настройках и уменьшении уровня громкости. При перегрузке по аналоговым входам достаточно прибрать громкость до минимума, а затем постепенно увеличить – усилитель вернется к нормальному режиму работы без необходимости его выключения и повторного включения.
Технические характеристики
Несимметричные входы 1 пара разъемов RCA
Цифровой вход USB( 44/48 кГц, совместим с USB 2.0)
Чувствительность Ручная регулировка
Выходная мощность 2 х 40 Вт RMS, искажения 0,05% при нагрузке 4 Ом
1 х 80 Вт RMS, искажения 0,05% при нагрузке 4 Ом (моно)
Частотный диапазон -1 дБ, 0,8 Гц – 46 кГц (8 Ом),
-3 дБ, 0,8 Гц – 77 кГц (8 Ом),
-1 дБ, 0,8 Гц – 39 кГц (4 Ом),
-3 дБ, 0,8 Гц – 75 кГц (4 Ом)
Соотношение сигнал/шум Лучше -103 дБ, А-взвешенный, две трети мощности
Разделение каналов -80 дБ
Баланс каналов 0,01 дБ
Выходное сопротивление 0,03 Ом
Выходная индуктивность 2,6 мГн
Выходные разъемы 4 позолоченных акустических разъема
Скорость нарастания выходного напряжения 70 В/мс, 1 кГц, 20 В, прямоугольный сигнал
Стабильность Безусловная
Блок питания 12 В / 8 А, 100-240 В, 50/60 Гц, адаптер в комплекте
Габаритные размеры (ШхВхГ) 160 x 70 x 40 мм
Масса 0,4 кг
Особенности:
Усиление в классе АВ
2 х 40 Вт или 80 Вт в мостовом монофоническом режиме
USB вход
Схема защиты от перегрузки

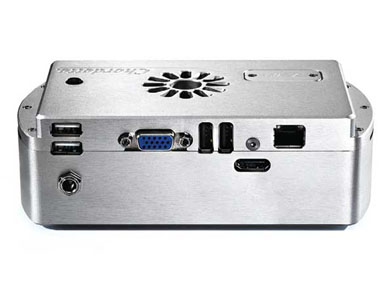

Микрокомпьютер MOGUL
Микрокомпьютер Chordette Mogul – центр универсальной домашней мультимедийной компьютерной системы, выделяющийся великолепными характеристиками и уникальным дизайном. Mogul работает под управлением операционной системы Windows 7 и поддерживает широкий диапазон мультимедийных приложений, доступ в Интернет и множество других функций. При помощи Mogul можно воспроизводить музыку, скачивать и просматривать пропущенные телевизионные программы, проверять электронную почту и бороздить Интернет. Mogul – идеальное решение для любых подобных приложений.
Каждое из устройств Chordette оборудовано встроенным цифро-аналоговым преобразователем для входа USB (фонокорректор Dual – аналого-цифровым преобразователем с USB выходом). Благодаря этому все устройства серии Chordette – Prime, Toucan, Scamp, Gem, Peach, Dual и Toucan Blue (версия усилителя Toucan с Bluetooth) – можно подключать к Mogul по USB.
Mogul не только обеспечивает полную универсальность в рамках серии Chordette – микрокомпьютер оборудован выходом Dual VGA и одновременным выходом HDMI (включая цифровое аудио). Благодаря этому можно, к примеру, просматривать закачанный фильм через проектор, одновременно пользуясь электронной почтой на обычном ЖК-дисплее. Кроме этого, Mogul может использовать лучшие по характеристикам ЦАП и защитную схему усилителя мощности Scamp, направляя аудиосигнал на Scamp через USB.
Mogul также оборудован встроенным ЦАП с RCA выходами – в сочетании с парой активных колонок это образует прекрасное High End решение для домашнего медиацентра. Благодаря поддержке проводных и беспроводных сетевых подключений можно направлять потоковый медиаконтент с и на любые совместимые устройства, обеспечивая полную универсальность в рамках домашней или офисной сети.
Mogul построен по высокопроизводительной суперскалярной архитектуре и полностью поддерживает 64-битное программное обеспечение. Процессор VIA Nano U2500 с тактовой частотой 1,2 ГГц и 2 Гб оперативной памяти DDR2 обеспечивает прекрасную мощность для компьютера столь малого размера. Графика базируется на чипсете VIA VX855 – мультимедийном системном процессоре, поддерживающем широчайший диапазон цифровых технологий. Графический ускоритель VIA Chrome9 HCM поддерживает разрешение высокой четкости – до 1080р – с минимальной загрузкой центрального процессора.
В Mogul используется специально разработанная дополнительная плата входа/выхода, благодаря которой к "родному" HDMI выходу добавляется VGA выход, гигабитный порт LAN, аналоговый аудиовыход и шесть портов USB. В комплектацию входит полноразмерная беспроводная клавиатура со встроенным тачпадом для управления всеми функциями Windows и медиаприложениями, а также Wi-Fi адаптер с USB разъемом для подключения к беспроводным сетям.
Технические характеристики
Процессор VIA Nano с тактовой частотой 1,2 ГГц
Чипсет VIA VX855
Оперативная память 1 x DDR2 800/667 SODIMM 2 Гб
Встроенный графический ускоритель VIA Chrome9 3D/2D AGP с поддержкой MPEG-2/4, WMV9 и H.264
Жесткий диск IDE 320 Гб
SATA разъем для подключения внешних SATA дисков
Встроенный гигабитный Ethernet контроллер VIA VT6122
Встроенный аудиокодек высокого разрешения VIA VT1708S
Разъем питания SATA Есть
Разъем блока питания 12 В /5 А, положительный центральный контакт
Разъемы 1 порт HDMI с поддержкой HD аудио и видео
1 порт VGA
6 портов USB 2.0
1 аналоговый стерефонический аудиовыход RCA
AMI BIOS с флэш-памятью LPC 4 Мбит
Операционная система Windows 7 Home Premium 32bit
Блок питания 12 В / 5 А, 100-240 В, 50/60 Гц, адаптер в комплекте
Масса 0,5 кг
Особенности:
Интегрированный графический ускоритель VIA Chrome9 3D/2D AGP с поддержкой MPEG-2/4, WMV9 и H.264
Оперативная память 2 Гб DDR2 800/667 SDRAM (SODIMM)
1 х порт Ethernet 1 Гб
Внутренний жесткий диск 320 Гб
Поддержка внешних жестких/оптических SATA дисков
6 портов USB 2.0
Поддержка HD аудио
1 х порт HDMI
Предустановленная операционная система Windows 7 Home Premium 32bit
Беспроводная клавиатура с тачпадом
Беспроводной USB адаптер Wi-Fi 802.11g

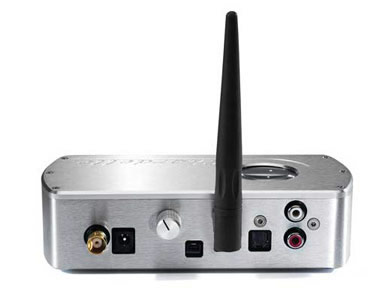

Цифро-аналоговый преобразователь PEACH
Chordette Peach – преемник чрезвычайно успешной модели 2008 года Chordette Gem. Peach предназначен для встраивания в существующую Hi-Fi систему и позволяет передавать музыку с Bluetooth устройств. Благодаря добавлению оптического и коаксиального входов системные возможности Peach существенно расширены. USB порт позволяет направлять потоковое аудио непосредственно с компьютера и других медиаустройств.
Современные телефоны, карманные и персональные компьютеры позволяют передавать аудиопоток высокого качества с использованием Bluetooth Advanced Audio Distribution Profile (сокращенно A2DP) или еще более совершенного стандарта APT-X.
Благодаря разработанному компанией Chord Electronics приемнику Bluetooth можно извлекать и дешифровать обычно неиспользуемую цифровую аудиоинформацию и передавать её непосредственно на высококачественный цифро-аналоговый преобразователь. В отличие от аналоговых выходных аудиосигналов, передаваемых другими устройствами Bluetooth, это позволяет достигать существенно более высоких характеристик и обеспечивать передачу музыки из Bluetooth устройств так же, как с компакт-дисков. Подсоединение по Bluetooth – крайне простая процедура, которая может выполняться в любом месте дома или квартиры (максимальное расстояние до 30 метров). Устройства Apple (iPhone, iPod) можно подключать как по A2DP, так и по APT-X, либо через USB, а при необходимости – и через миниджек 3,5 мм.
Порт USB можно подсоединять к персональному компьютеру, после чего устройство распознается операционной системо как аудиоустройство. Музыка, проигрываемая на персональном компьютере, будет дешифрована в цифровом виде и затем преобразована в высококачественный HiFi-сигнал для воспроизведения.
Входы Bluetooth, USB, оптический или коаксиальный можно выбрать простым переключением на задней панели устройства. Соединения для выхода аудиосигналов выполняются с помощью двух разъемов RCA. Оптический и коаксиальный входы позволяют подключить Peach к мультирумным устройствам – например, Apple Airport или системе SONOS – и существенно улучшить качество звучания этих популярных мультирумных приложений.
Peach позволяет раскрыть потенциал практически ЛЮБОГО устройства с традиционным проводным подключением либо беспроводным подключением по Bluetooth, используя его как высококачественный источник сигнала. В связке с Chordette Prime можно дистанционно переключать все доступные входы через предусилитель Prime, еще больше расширяя функциональные возможности системы. Peach оборудован 5-позиционным переключателем на задней панели; позиция 1 – USB вход, позиция 2 – Bluetooth, 3 – коаксиальный вход, 4 – оптический вход TosLink. При переключении в позицию 5 управление Peach передается на пульт дистанционного управления предусилителя Prime. Цвет линзы Peach изменяется в зависимости от выбранного на пульте входа – синий для Bluetooth и т.д.
Технические характеристики
Гармонические искажения <-100 дБ (1кГц, 24-бит при образцовой частоте 44,1 кГц)
Разнос каналов >100 дБ при 1 кГц
Динамический диапазон 112 дБ
Переключаемые цифровые входы 1 USB (44/48 кГц, совместим с USB 2.0)
1 Bluetooth с поддержкой A2DP и APT-X стерео-аудио
1 оптический TosLink (44-96 кГц)
1 коаксиальный SPDIF (44-96 кГц)
Выходы 2 разъема RCA
1 выход для управляющего сигнала Chordette
Образцовые частоты ЦАП 44 кГц – 96 кГц (частота дискретизации определяется подключением)
Максимальный выходной сигнал 2 В RMS, несимметрия
Полное выходное сопротивление 75 Ом (с защитой от короткого замыкания)
Габаритные размеры (ШхВхГ) 160 x 70 x 40 мм
Масса 0,4 кг
Особенности:
Высококачественное цифро-аналоговое преобразование
Возможность подключения Bluetooth устройств (A2DP и APT-X)
Порт USB для потокового аудио
Оптический и коаксиальный входы
